Sebagai permulaan akan saya undang anda mengetahui spesifikasi tentang PF Controller RVC ini ke situs resminya.. klik disini
Sebenarnya Power Factor Controller RVC ini sudah mempunyai fungsi tombol Manual dan Automatisnya dalam melakukan fungsi kerjanya.. namun disini saya akan membahas Bagaimana membuat wiring diagram modifikasinya agar bisa juga dijalankan secara manual dan Automatic secara "real" dalam bentuk penambahan tombol dan lampu indikator serta penggunaan select switch dalam penggunaannya. Serta penjelasan sedikit tentang sistem kerjanya yang menggunakan wiring pengaman untuk melindungi RVC ini dari beban dan tegangan berlebih.

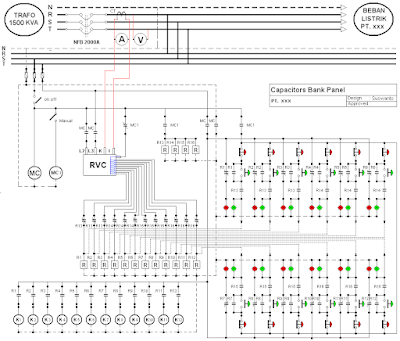

Oke.. tidak panjang lebar, saya perlihatkan dahulu gambar wiring diagramnya..
Klik Gambar untuk memperbesar
Keterangan dan Penjelasan :
- Sumber Listrik Trafo 20 kv/400 v 1250 kva
- diameter kabel input ke Panel Kapasitor : 240 mm� x 3
- Nilai perKapasitor Bank : 60 kvar 525 Volt
- Load Break Switch MCCB 2000 Ampere
- MCB Rangkaian 6 Ampere
- CT 2000A/5A
- Reactive Power Regulator (RVC ABB) = 12 channel (output)
- MC (11A)= Magnetic Contactor utama untuk menghidupkan rangkaian ini
- MC 1 (11A) Magnetic Contactor atau Relay = untuk fungsi manual
- K1, K2, K3... K12 (95A) = Magnetic Contactor untuk Kapasitor
- R1, R2, R3... R12 = Relay Contact 8 pin untuk menghidupkan Magnetic Contactor dari Kapasitor Bank.
- R13, R14, R15, R16 = Relay Contact 11 pin untukmenghubung dan memutuskan fungsi manual dan automatic dari rangkaian ini
- Led Pushbutton Switches 220V on & off, adalah manual system rangkaian ini
Cukup itu saja penjelasan dari saya tentang Instalasi Power Factor Controller RVC ini, dan untuk melihat cara setting RVC ini anda dapat melihat artikel yang berjudul Cara Membuat Sendiri Panel Kapasitor Bank Industri Menggunakan RVC ABB. Bila ada kesulitan silahkan beri komentar Anda untuk posting ini.. Terimakasih.. semoga bermanfaat.
